联系电话：13914965381

　　立柱式悬臂吊车是一种灵活高效的起重设备，主要用于在车间、仓库、码头等场所进行物料的吊装和搬运。其结构特点主要包括一个坚固的立柱和一个可旋转的悬臂，悬臂上安装有电动葫芦或其他起升机构，用于实现物料的升降。

　　立柱式悬臂吊车的结构组成

　　立柱：立柱是悬臂吊车的主体结构，用于支撑和固定整个设备。立柱的下端通过地脚螺栓固定在混凝土基础上，确保设备的稳定性和安全性。立柱通常采用钢材制成，具有足够的强度和刚度以承受起重作业时的载荷。

　　旋转臂(悬臂)：旋转臂是悬臂吊车的关键部件之一，它安装在立柱的顶部，可绕立柱进行360度旋转。旋转臂通常采用工字钢与支架结合焊接而成，具有足够的强度和刚度以支撑起重作业时的载荷。旋转臂上安装有电动葫芦或其他起重设备，用于起吊和移动重物。

　　支撑臂与减速机：支撑臂用于支撑旋转臂，并增加其抗弯性和强度。减速机则安装在支撑臂上，用于驱动旋转臂进行旋转。减速机通过电机驱动，实现旋转臂的电动回转。

　　环链电动葫芦：环链电动葫芦是悬臂吊车上用于起吊重物的设备。它安装在旋转臂的轨道上，可沿轨道进行水平移动。环链电动葫芦通过电机驱动，实现重物的升降动作。环链电动葫芦具有结构紧凑、操作简便、起重量大等特点，能够满足各种起重作业的需求。

　　电器部分：电器部分是悬臂吊车的控制系统，用于控制设备的运行和动作。电器部分包括电机、控制器、电缆、开关等元器件，采用C型轨加扁电缆供电系统，实现低电压安全电压操作。电器部分通过手电门按钮控制，分别控制电动葫芦的快升、快降、慢升、慢降以及葫芦运行小车的行走和悬臂吊的左右旋转。

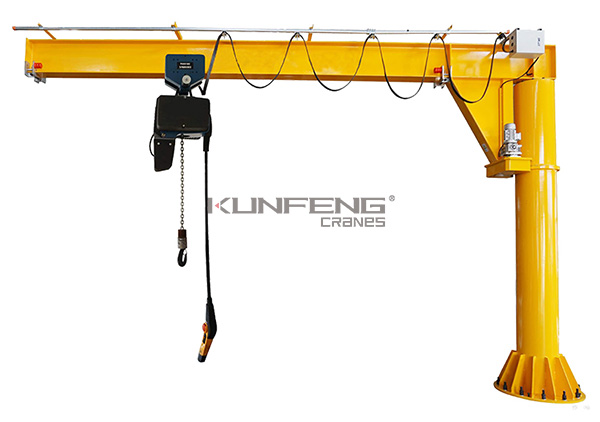

立柱式悬臂吊车

　　立柱式悬臂吊车的应用范围有哪些

　　重型机械、汽车制造、化工、冶金、电力、机械制造、石油、船舶、航空航天等行业：立柱式悬臂吊车在这些行业中被用于吊装重型机械、装卸重型物料、化工行业的吊装作业、冶金行业的物料搬运、电力行业的设备吊装、机械制造行业的机床和零件吊装、石油行业的油井和管道吊装、船舶行业的船体和零件吊装，以及航空航天行业的航空发动机和航天器零件吊装等。

　　生产线、装配线和机床的上下工件：立柱式悬臂吊车可以安装在生产线、装配线和机床旁，用于快速、准确地完成工件的吊装和移动，提高生产效率。

　　仓库、码头等重物吊运场合：立柱式悬臂吊车也适用于仓库和码头等需要频繁进行重物吊运的场合，能够减轻劳动强度，提高工作效率。

　　此外，立柱式悬臂吊车还可以根据运行轨道的不同，分为内挂式轨道悬臂吊和外挂式轨道悬臂吊两种，适用于不同的工作环境和需求。同时，立柱式悬臂吊车具有自重轻、悬臂长、起重量大、安装、操作、维修简单等优点，是一种理想的工作岗位起重机。

　　立柱式悬臂吊车凭借其独特的结构设计和灵活的操作方式，在各个领域得到了广泛应用。通过对其结构奥秘的深入剖析和应用领域的广泛了解，我们可以更好地掌握这种设备的性能特点和使用方法，为实际生产和工作带来更多的便利和效益。
